產品展示 Products shows

當前位置:首頁 → 產品展示 → 主機 → 寧江機床

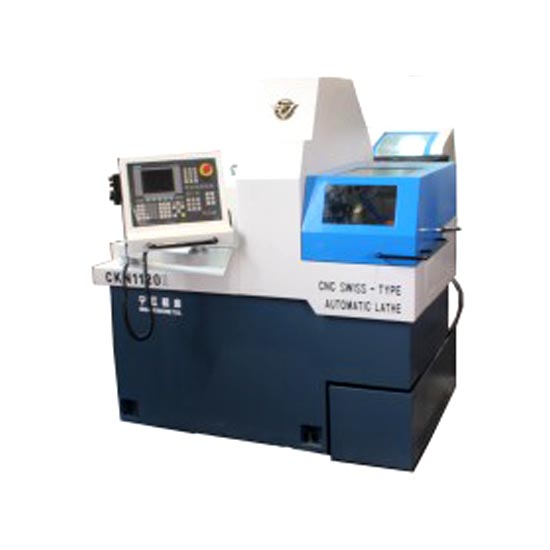

數控縱切自動機床 CKN1120II

詳細介紹:

產品簡介：

機床主要用途、適用范圍：

1、本機床系3軸控制，2軸（X、Z）聯動的機、電、氣一體化產品，采用宜人化設計，能完成軸套類小型、細長類回轉體零件的車外圓、車端面、車螺紋、割槽、端面鉆孔、端面鏜孔、端面攻絲、橫鉆孔、銑多邊形、切斷等工序的精密、高效加工，當配置自動多棒料上料器時，對冷拉圓棒料或異形棒料及磨光棒料進行連續的自動循環加工。
2、機床主軸箱采用內置電機式結構，伺服控制，能實現定向、分度功能，運動平穩，結構緊湊，機床整體噪聲、振動低，能為操作者提供一個良好的工作環境。機床刀架采用排刀式刀架，主軸箱移動，有固定中心架（或回轉中心架）作切削時的支撐，保證了對細長軸類零件的高精度加工。采用全封閉防護罩，使機床整潔美觀，環境更清潔，操作更安全。機床X、Y、Z三個坐標均采用進口直線滾動導軌副，能夠在10m/min運行中準確定位，并可在低速運行下無爬行，保證了機床的高精度和高穩定性。
3、機床配置有三軸動力刀具附件，可實現橫鉆孔、銑槽、銑多邊形等功能，采用進口伺服電機控制，通過修改控制程序可實現無級變速。
4、機床配西門子802C控制系統，控制三軸（X、Y、Z）。機床操作面板按人機工程要求設計，操作使用方便。控制系統配有RS232通訊接口。主要電氣元件采用進口件或國內合資企業或國內生產的優質產品，以保證機床長期可靠的運行。

主要技術參數：

序號	項 目		CKN1120II	單位
1	加工棒料最大直徑		20	mm
2	最大加工長度		200（使用回轉中心架時：100）	mm
3	主軸最高轉速		8000	r/min
4	主電機功率		3.7	KW
5	最大鉆孔直徑		ф10	mm
6	最大攻螺紋直徑		M8	-
7	刀具容量	外圓車刀	6	把
		正面孔加工刀具	4	把
		徑向動力刀具	3	把
8	車刀刀柄尺寸		12×100～120	mm
9	X、Y、Z軸快速移動速度		10	m/min
10	X、Y軸伺服電機額定扭矩		2.6	N.m
11	Z軸伺服電機額定扭矩		4.7	N.m
12	主軸裝推套的定位孔的徑向跳動		0.005	mm
13	定位精度		X：0.005 Y： 0.010 Z： 0.010	mm
14	重復定位精度		X：0.0025 Y： 0.005 Z： 0.005	mm
15	X、Y、Z軸的最小設定單位		0.001	mm
